ETU-Planer Silber Vollversion 1 User

Grundrisse mit Zeichengrundlage nachzeichnen (PDF, DXF, DWG und andere Bildformate) oder frei zeichnen.

Allplan- und Revit- Datenimport möglich

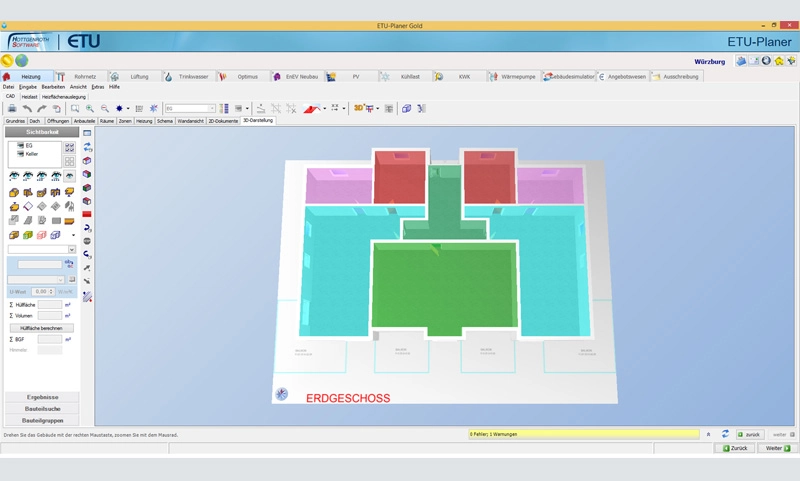

Einfache Gebäude-CAD zur Erfassung und Übernahme von Gebäudedaten in Vorbereitung auf viele verschiedene Berechnungen von Hottgenroth mit einer Dateneingabe (Berechnungen sind enthalten in den jeweiligen erworbenen Modulen)

3D-Ansicht zur visuellen Kontrolle nach jeder Eingabe

Räume, Raumstempel und Zonen einfach per Mausklick definieren

Flexible Ergebnisausgabe und visuelle Aufbereitung der Gebäudemodelle

Assistentengestützte Erfassung von einfachen Dächern bis zu komplexen Dachkonstruktionen

Verlegepläne/Grundrisspläne für Dokumentationen und Ausführungsunterlagen

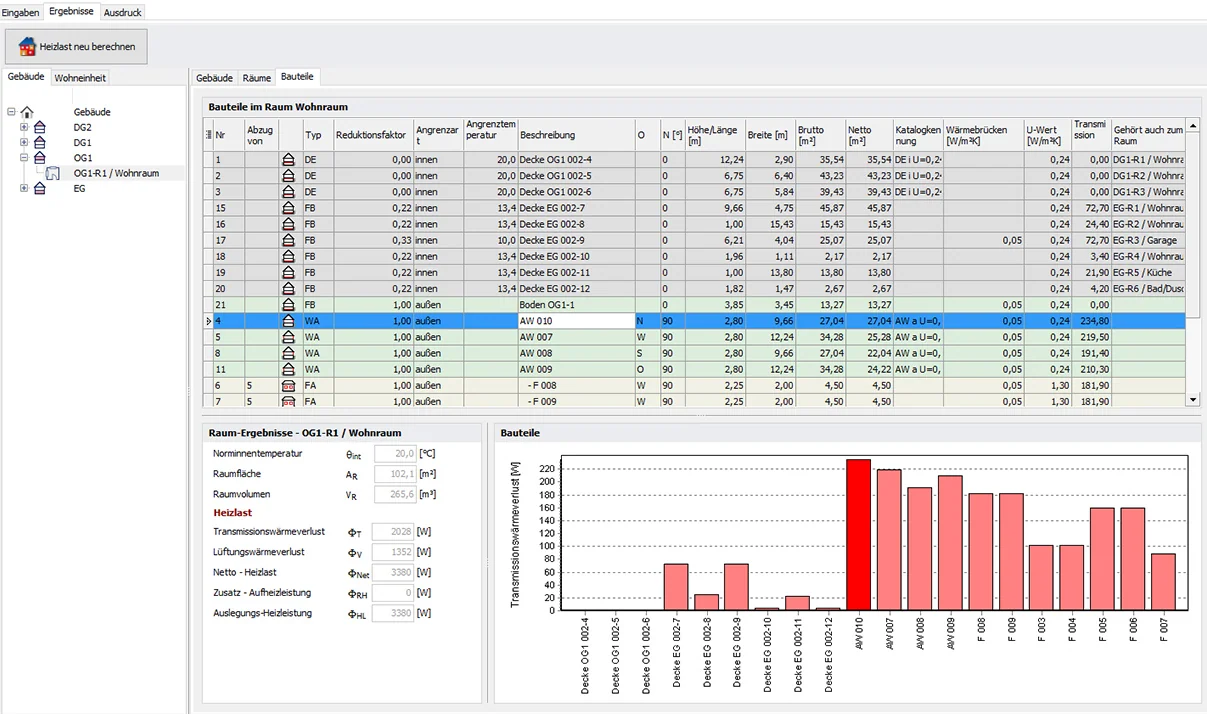

Heizlastermittlung von Räumen, Wohneinheiten und Gebäuden nach DIN/TS 12831-1:2020-04 inkl. nationalen Ergänzungen für Deutschland

Schätzungsverfahren für Heizlasten nach W/m²

Berechnung von Heizkörpern (nach EN 442) und Fußbodenheizungen (nach EN 1264) auf Grundlage der ermittelten Heizlast

Erstellung und Editierung der Berechnungsergebnisse in Nachweis- und Stücklistenform

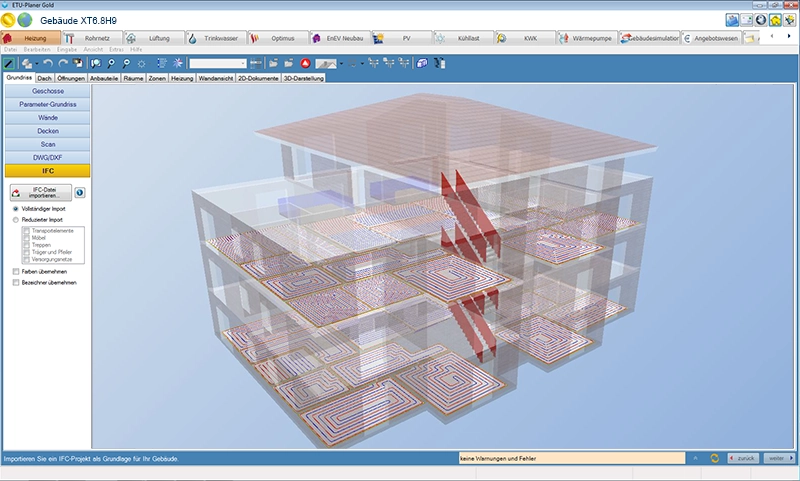

Einfache Übernahme der berechneten Heizkörper/Heizflächen in das 3D-Modell zur effektiven Erstellung eines Verlege-/Ausführungsplanes

Platzierung des Verteilers, Zeichnen der Anbindeleitungen und Darstellung der Heiz- u. Sperrflächen für ausführliche Planungsdokumente im Grundriss

Ausgabe der Verlegepläne per Druck, DWG oder PDF

Berechnung von Heizungsrohrnetzen und Trinkwasseranlagen (DIN EN 1988-300)

Einfache Anbindefunktionen für Leitungen, Verteiler, Entnahmeobjekte, Heizkörper, etc.

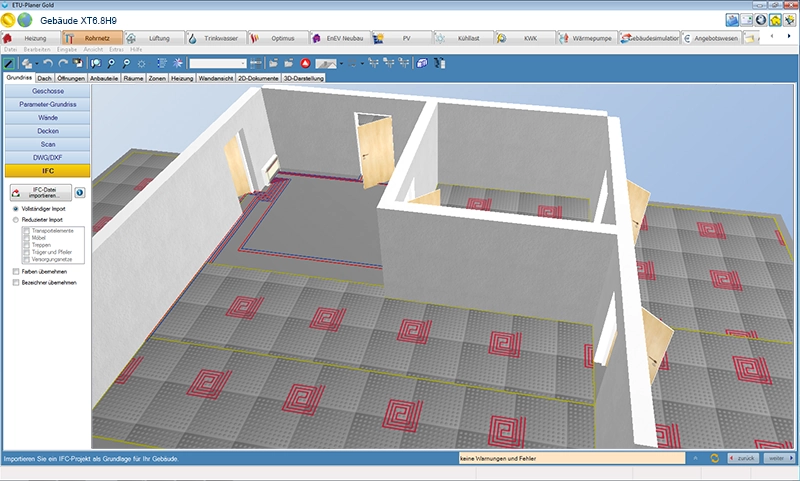

Zeichnen und Visualisierung von Heizungs- und Trinkwasserleitungen in 2D-Plänen und 3D-Darstellung

Suche und Anzeige von Objekten und Teilstrecken in 2D und 3D

Ermittlung von Rohrdimensionen, Ventileinstellungen, Volumenströmen, Druckverläufen etc. sowie Ausgabe von Stücklisten

Ausführliche Erstellung von Planungsdokumenten im Grundriss

Einfache Erstellung von 2D-Heizung-Schemata

Hydraulischer Abgleich für Heizkörper + Fußbodenheizung nach Verfahren A & B (Optimus)

Vorbereitung von aktuellen Nachweisformularen wie VDZ zur Abgabe

Wärmepumpen-Check zur einfacheren Kommunikation mit dem Endkunden

Berechnung des optimalen Einstellwerts der Heizkreispumpen

Ermittlung des Anlagenvolumenstroms für gegebene oder berechnete Vorlauftemperatur inkl. Vorschlag für die optimale Vorlauftemperatur

Integrierter Sanierungsassistent z. B. zur Ermittlung optimaler Temperaturen

Planung von Wohnungslüftungssystemen

Nachweisverfahren nach DIN 1946-6 und DIN 18017-3 (fensterlose Räume)

Mit vorgefertigten Musterprojekten entsprechend DIN 1946-6, Beiblatt 1

Anlagenassistent zur schnellen Konfiguration einer Lüftungsanlage inkl. Druckverlustberechnung (Lüftungsrohrnetz)

Organisation von Kontaktdaten, Erstellung und Verfolgung von Angeboten

Übernahme von den vorher ermittelten Massen- bzw. Stücklisten direkt in das Angebotswesen

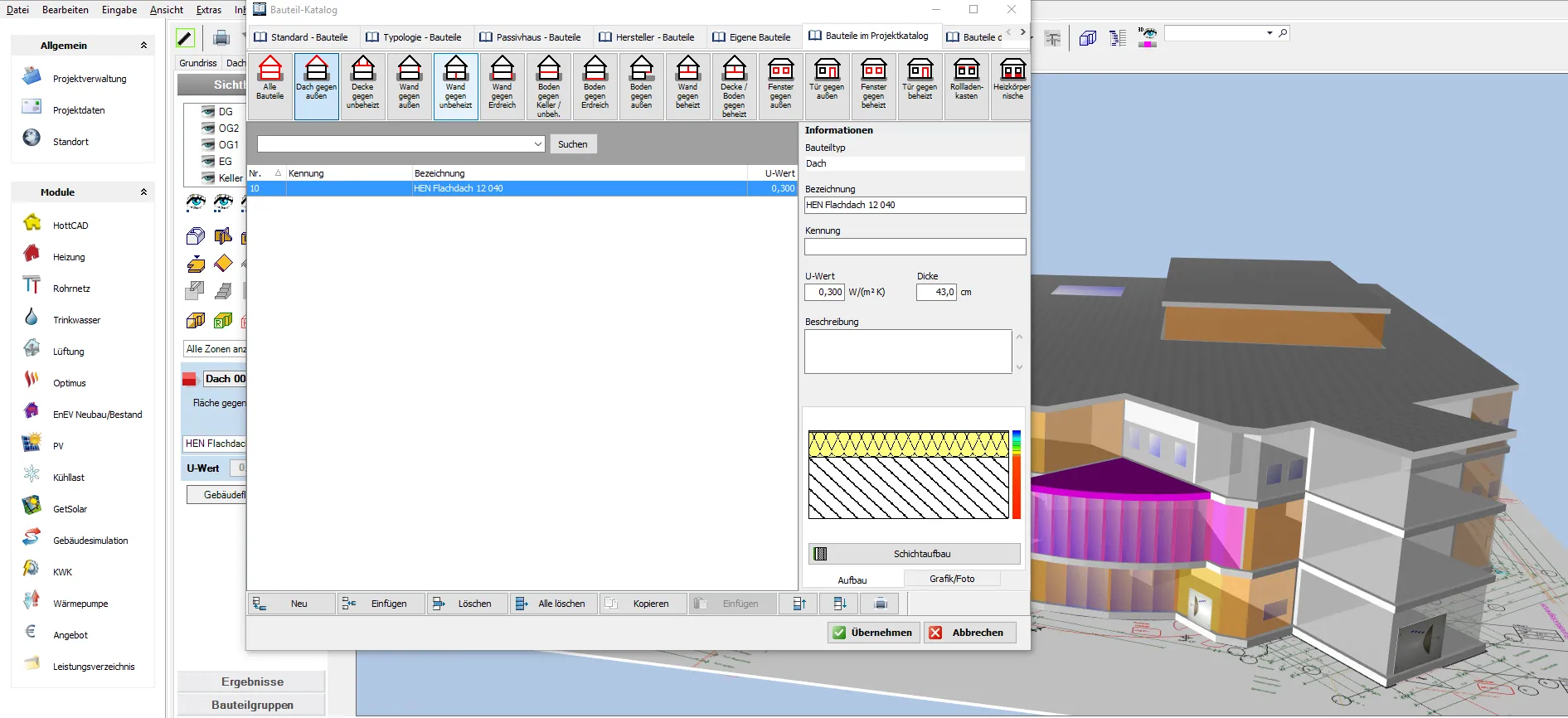

U-Wertberechnung von baulichen Konstruktionen nach EN ISO 6946

Wasserdampfdiffusionsberechnungen nach Glaser DIN 4108-3 und DIN EN ISO 13788

Energetische Berechnung von Wohn- und Nichtwohngebäuden Neubau/Bestand nach DIN V 18599

Berechnung der Kühllast (VDI 2078) für Gebäude, Geschosse, Zonen und Räume

Solarthermieberechnung für gebäudegekoppelte Anlagen

Berechnung des Solarertrages nach GEG

BAFA-Schnellcheck zur Fördermittelbeantragung und Übergabe der Ergebnisse zur GEG-Berechnung

Herstellerunabhängige Planung und Auslegung von Photovoltaik-Anlagen

Anlagenplanung in 3D auf dem bestehenden Gebäudemodell oder tabellarisch

Schnellbetrachtung für die Wirtschaftlichkeitsabschätzung vor Ort

Erstellung Ausschreibung und Preisspiegel auf Basis der gerechneten und gezeichneten Projekte

Stücklistenübernahme aus den Berechnungen

Schnittstellen zu den Artikel- und Leistungstexten

GAEB Im- und Export

PDF und Bildformate

DWG/DXF

Word und Excel

UGS/UGL

DATANORM 4 & 5, Mareon, IDS-Connect
